دليل ارتفاع قالب المكبس: من الأساسيات إلى الاختيار

في إنتاج ختم المعادن، يُعد المكبس من المعدات الأساسية، وارتفاع القالب هو أحد المعايير الضرورية في ورقة مواصفات كل ماكينة. قد يجد المبتدئون أو المشترون في المصانع هذا المصطلح محيرًا، لكنه يؤثر بشكل مباشر على تركيب القوالب، ودقة الختم، وكفاءة الإنتاج. يقدم هذا المقال دليلاً شاملاً عن ارتفاع القالب، يساعدك على فهمه من الأساسيات إلى التطبيق العملي.

1. ما هو ارتفاع القالب؟

ارتفاع القالب، المعروف أيضًا باسم ارتفاع الإغلاق، هو المسافة العمودية من أسفل الشريحة إلى طاولة العمل السفلية (أو سطح تركيب القالب السفلي) عندما تكون الشريحة في نقطة الموت السفلي.

ببساطة، يحدد ارتفاع القالب الحد الأقصى لارتفاع القوالب الذي يمكن أن يستوعبه المكبس. عند إغلاق المكبس بالكامل، لا يمكن أن يتجاوز إجمالي ارتفاع القالب العلوي والسفلي ارتفاع القالب، وإلا فلن يكون من الممكن تركيب القالب أو تشغيله بأمان.

ارتفاع القالب ليس مجرد رقم—بل يؤثر على قدرة المكبس على تحمل الحمل، وتناسب القالب بشكل صحيح، ودقة أبعاد المنتج.

2. تاريخ وتطور ارتفاع القالب

كانت المكابس الميكانيكية المبكرة تحتوي على ارتفاع قالب ثابت يحدده الهيكل، مما قلل من نطاق ارتفاع القوالب. مع تطور الأتمتة الصناعية، تطورت آليات ضبط ارتفاع القالب:

• ضبط الشريحة يدويًا: التصميم الأولي يتطلب من المشغل ضبط الشريحة بالمسامير أو الأسافين

• الضبط الكهربائي شبه التلقائي: يتم التحكم في ارتفاع الشريحة بواسطة المحرك، مما يحسن كفاءة الضبط

• الضبط الآلي بواسطة محرك سيرفو: في المكابس الحديثة عالية الجودة، يمكن ضبط ارتفاع الشريحة بدقة باستخدام محرك سيرفو، مما يدعم تغيير القوالب بسرعة على خطوط الإنتاج

تؤدي التحسينات في تصميم ارتفاع القالب إلى زيادة مرونة الإنتاج، وتقليل وقت تغيير القوالب، وتحسين الكفاءة.

3. مكونات ارتفاع القالب

يتأثر ارتفاع القالب ليس فقط بالمكبس نفسه، بل أيضًا بهيكل القالب وأجهزة الضبط:

ارتفاع القالب العلوي: البُعد العمودي للقالب المثبت على الشريحة

ارتفاع القالب السفلي: ارتفاع القالب المثبت على طاولة العمل

الألواح المساعدة أو وسادات الضبط: تستخدم لضبط ارتفاع تركيب القالب بدقة

نطاق ضبط الشريحة: نطاق ضبط الارتفاع الذي يوفره المكبس

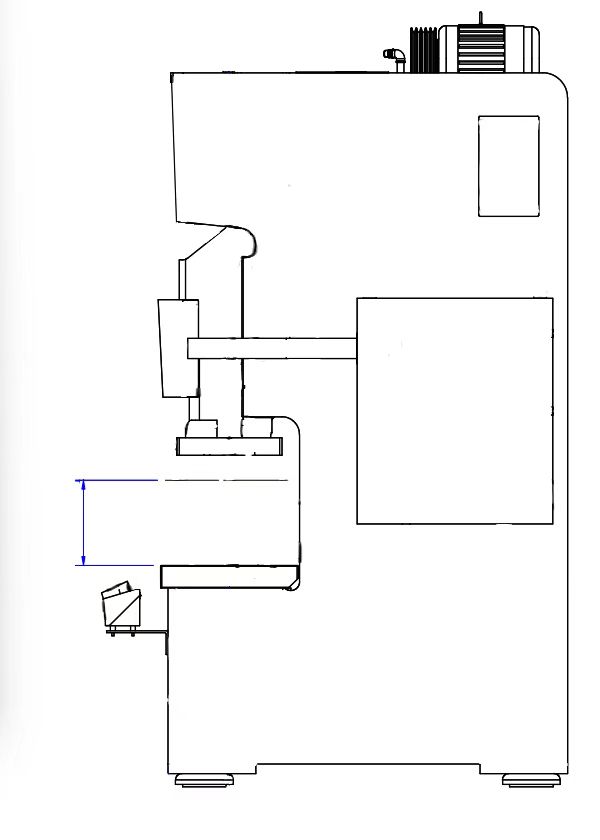

على سبيل المثال، مكبس بارتفاع قالب 340 ملم ونطاق ضبط 80 ملم يسمح للشريحة بالتحرك 40 ملم لأعلى ولأسفل، ليكون ارتفاع القوالب الكلي بين 300–380 ملم. كما هو موضح في الرسم، الجزء الموسوم يمثل ارتفاع القالب في المكبس.

4. ارتفاع القالب في أنواع المكابس المختلفة

يمكن تصنيف المكابس حسب نوع الطاقة: ميكانيكية، هوائية، وهيدروليكية. وتختلف خصائص ارتفاع القالب:

• المكبس الميكانيكي: الشريحة تعمل بواسطة ذراع كرنك؛ ارتفاع القالب عادة ثابت، ويمكن تعديله قليلاً بواسطة وسادات أو مسامير. مناسب للختم المستمر عالي السرعة

• المكبس الهوائي: الشريحة تعمل بالهواء المضغوط؛ يمكن ضبط ارتفاع القالب بواسطة الأسطوانة. آمن ومناسب للأجزاء الصغيرة والمتوسطة

• المكبس الهيدروليكي: الشريحة تعمل بواسطة نظام هيدروليكي؛ يمكن تحقيق شوط طويل وضبط ارتفاع قالب كبير، مناسب للسحب العميق أو الصفائح السميكة

فهم هذه الخصائص يساعد على اختيار المكبس المناسب لعملية الإنتاج.

5. ارتفاع القالب وعلاقته بالمعايير الأخرى

ارتفاع القالب ليس مستقلاً، بل يرتبط ارتباطًا وثيقًا بالمعايير التالية:

1. الشوط: يجب أن يتحرك الشريحة بما يكفي لاستيعاب ارتفاع القالب وسمك المادة

2. عمق الحلق: يؤثر على مساحة تركيب القالب أفقياً؛ حتى لو كان ارتفاع القالب كافياً، قد يحد العمق الضحل من معالجة القطع الكبيرة

3. القدرة الاسمية (الطنية): ارتفاع القالب الكبير يزيد ذراع القوة المطلوب

4. سمك القالب: يجب أن يتجاوز ارتفاع القالب سمك القالب الكلي لضمان التركيب

6. ارتفاع القالب في تصميم القوالب

يؤثر ارتفاع القالب مباشرة على تصميم القالب:

• القوالب التقدمية: يجب أن يستوعب ارتفاع القالب إجمالي ارتفاع جميع المحطات

• قوالب السحب العميق: القوالب العالية تحتاج مكابس ذات ارتفاع قالب كبير

• القوالب القابلة للتعديل: في خطوط الإنتاج متعددة المنتجات، تسمح المكابس ذات ارتفاع القالب القابل للتعديل بتغيير القوالب بسرعة

عادةً ما يترك المصممون هامشًا صغيرًا (5–10 ملم) لتجنب التصادم أثناء الختم.

7. نصائح لاختيار ارتفاع القالب

1. اختر حسب إجمالي ارتفاع القالب: يجب أن يكون ارتفاع المكبس + نطاق الضبط ≥ ارتفاع القالب الكلي

2. فكر في توسعة العملية المستقبلية: اختر ارتفاع قالب أكبر قليلاً للقوالب الأطول المحتملة

3. تحقق من طريقة ضبط الشريحة: تختلف اليدوية والكهربائية والسيرفو في سهولة الاستخدام

4. توافق الطن والشوط: ارتفاع القالب الكبير مع شوط غير كافٍ يمكن أن يحد من عمليات السحب العميق

8. الصيانة والاحتياطات

• فحص الشريحة والمسامير بانتظام لتجنب الانحراف

• الحفاظ على نظام التشحيم طبيعيًا لضمان سهولة الضبط

• تجنب التصادم أثناء تركيب القالب، خاصة للقوالب العالية أو متعددة المحطات

• معايرة ارتفاع الإغلاق دوريًا لضمان دقة الختم

9. الأخطاء الشائعة ونصائح

• الخطأ 1: ارتفاع القالب الأعلى دائمًا أفضل → اختر وفق ارتفاع القالب؛ الارتفاع الكبير يزيد حجم المكبس والتكلفة

• الخطأ 2: نطاق الضبط يمكن تعويضه بلا حدود → النطاق محدود، ويجب أن يتناسب القالب مع حدود الضبط

• نصيحة: ضع في اعتبارك ارتفاع القالب وعمق الحلق والشوط والطنية معًا لضمان توافق المكبس والقالب

10. الخلاصة

ارتفاع القالب هو أحد أهم معايير المكبس، يؤثر على تركيب القالب، ودقة الختم، وكفاءة الإنتاج. فهم ارتفاع القالب، ونطاق الضبط، والمعايير المرتبطة به أمر ضروري لاختيار المكبس، وتصميم القالب، وإدارة الإنتاج.

عند اختيار المكبس:

1. اختر ارتفاع القالب وفق حجم القالب الكلي

2. اترك هامش ضبط مناسب

3. ضع في الاعتبار الشوط وعمق الحلق والطنية معًا

4. قم بصيانة الشريحة وآليات الضبط بانتظام

إتقان ارتفاع القالب وعوامله المؤثرة يضمن أداءً مثاليًا للمكبس وإنتاجًا آمنًا وفعالًا.
