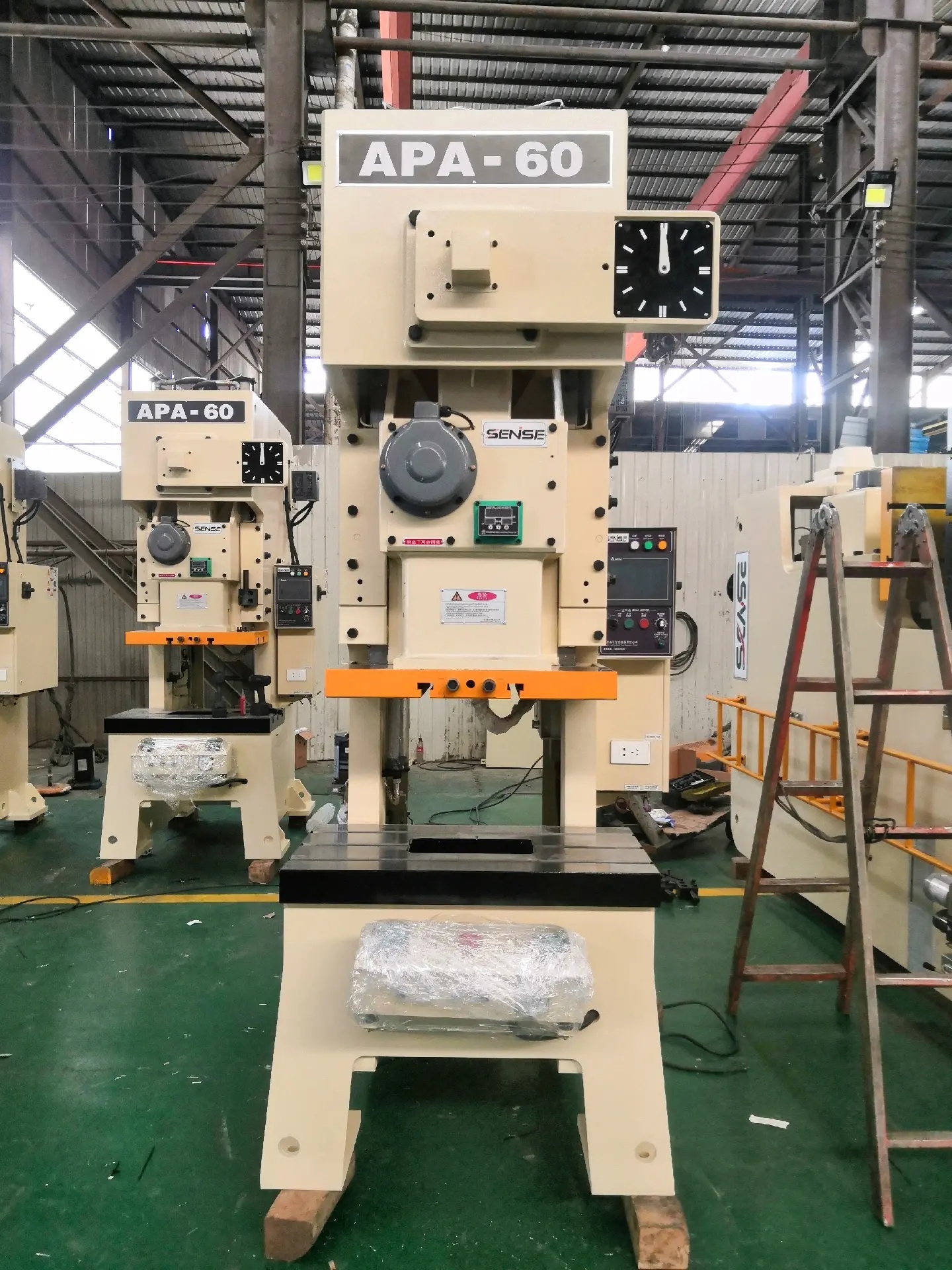

يُعد المكبس الهوائي (Pneumatic Press) من أكثر المعدات استخدامًا في صناعة تشكيل المعادن بالضغط. سواء كنت تُنتج الغسالات المعدنية (Washers)، أو قطع غيار السيارات، أو المكونات الكهربائية، أو الأدوات المعدنية المنزلية، أو القطع المعدنية المخصصة، فإن فهم الأجزاء الرئيسية للمكبس الهوائي يساعد على تحسين التشغيل، وتسهيل الصيانة، وزيادة كفاءة الإنتاج.

فيما يلي نظرة على المكونات الرئيسية للمكبس الهوائي ووظيفة كل منها.

1. الهيكل (Frame)

يُعتبر الهيكل العنصر الأساسي الذي يحمل جميع مكونات المكبس ويتحمل قوة الضغط أثناء التشغيل.

الوظيفة:

• دعم الهيكل بالكامل.

• توفير صلابة وثبات عاليين.

• تقليل التشوه أثناء عمليات الكبس ذات الأحمال الكبيرة.

الأنواع الشائعة:

• هيكل على شكل C (C-Frame / Gap Frame).

• هيكل مستقيم H (Straight Side Frame).

2. المنزلق (Slide / Ram)

يتحرك المنزلق لأعلى وأسفل أثناء التشغيل ويحمل القالب العلوي.

الوظيفة:

• نقل قوة الكبس إلى القالب.

• توفير حركة رأسية دقيقة.

• ضمان دقة عمليات التشكيل.

3. طاولة العمل (Bolster Plate)

يتم تثبيت القالب السفلي على طاولة العمل.

الوظيفة:

• دعم مجموعة القوالب.

• امتصاص قوة الكبس.

• توفير سطح عمل مستوٍ وصلب.

4. عمود المرفق (Crankshaft)

يقوم بتحويل الحركة الدورانية لعجلة الموازنة إلى حركة ترددية رأسية للمنزلق.

الوظيفة:

• تحويل الطاقة الدورانية إلى حركة رأسية.

• تحديد شوط المكبس.

• ضمان حركة مستقرة وسلسة.

5. ذراع التوصيل (Connecting Rod)

يربط بين عمود المرفق والمنزلق.

الوظيفة:

• نقل الحركة والقوة.

• الحفاظ على استقرار حركة المنزلق.

• تحسين دقة التشغيل.

6. عجلة الموازنة (Flywheel)

تقوم بتخزين الطاقة الحركية الناتجة عن المحرك.

الوظيفة:

• تخزين الطاقة.

• توفير قدرة مستقرة أثناء كل عملية كبس.

• تقليل الحمل على المحرك.

7. القابض والفرامل الهوائية (Pneumatic Clutch & Brake)

يُعد هذا النظام من أهم أجزاء المكبس الهوائي.

لا يُستخدم الهواء المضغوط لتوليد قوة الكبس، بل للتحكم في تشغيل القابض والفرامل.

الوظيفة:

• بدء وإيقاف المكبس بسرعة.

• تحسين كفاءة الإنتاج.

• تعزيز سلامة التشغيل.

• توفير تشغيل سلس وموثوق.

8. المحرك الرئيسي (Main Motor)

يقوم المحرك بتدوير عجلة الموازنة بشكل مستمر.

الوظيفة:

• توفير الطاقة للمكبس.

• الحفاظ على سرعة ثابتة لعجلة الموازنة.

• دعم التشغيل المستمر.

9. نظام التشحيم (Lubrication System)

يقوم بتزويد جميع الأجزاء المتحركة بالزيت تلقائيًا.

الوظيفة:

• تقليل الاحتكاك والتآكل.

• إطالة عمر المكونات.

• تحسين موثوقية الماكينة.

10. أسطوانة موازنة المنزلق (Counterbalance Cylinder)

تعمل على موازنة وزن المنزلق أثناء الحركة.

الوظيفة:

• موازنة وزن المنزلق.

• تقليل الاهتزاز.

• تحسين ثبات الحركة.

11. جهاز ضبط ارتفاع القالب (Die Height Adjustment Device)

يستخدم لضبط ارتفاع الإغلاق بما يتناسب مع القوالب المختلفة.

الوظيفة:

• تسهيل تغيير القوالب.

• تقليل زمن الإعداد.

• زيادة مرونة الإنتاج.

12. نظام التحكم الكهربائي (Electrical Control System)

تستخدم المكابس الحديثة أنظمة تحكم ذكية تشمل:

• PLC

• شاشة لمس HMI

• الحساسات

• لوحة التحكم الكهربائية

• دوائر الحماية

الوظيفة:

• التحكم الكامل في تشغيل المكبس.

• مراقبة حالة الماكينة.

• دعم خطوط الإنتاج الآلية.

13. أجهزة السلامة (Safety Protection Devices)

تُعد السلامة عنصرًا أساسيًا في عمليات الكبس.

تشمل وسائل الحماية الشائعة:

• حاجز ضوئي للحماية (Photoelectric Safety Guard)

• زر الإيقاف الطارئ

• نظام الحماية من الحمل الزائد

• نظام كشف أخطاء التغذية

• التشغيل بكلتا اليدين

الوظيفة:

• حماية المشغل.

• حماية المعدات.

• تقليل الحوادث وتحسين سلامة بيئة العمل.

14. النظام الهوائي (Air System)

يوفر الهواء المضغوط لتشغيل القابض والفرامل والمكونات الهوائية الأخرى.

الوظيفة:

• تشغيل القابض الهوائي.

• التحكم في الفرامل.

• تزويد الأنظمة المساعدة بالهواء.

15. قالب الكبس (Stamping Die)

رغم أنه ليس جزءًا من الماكينة نفسها، إلا أنه العنصر الأساسي في تشكيل المنتج.

الوظيفة:

• الثقب

• القص

• التخريم

• الثني

• التشكيل

وباستخدام قوالب مختلفة، يمكن للمكبس نفسه إنتاج أنواع متعددة من المنتجات المعدنية.

كيف يعمل المكبس الهوائي؟

تتم عملية التشغيل كما يلي:

1. يدير المحرك عجلة الموازنة.

2. تقوم عجلة الموازنة بتخزين الطاقة.

3. يعمل الهواء المضغوط على تشغيل القابض الهوائي.

4. يحول عمود المرفق الحركة الدورانية إلى حركة رأسية.

5. يدفع ذراع التوصيل المنزلق إلى الأسفل.

6. يقوم المنزلق بكبس القالب لتشكيل قطعة العمل.

7. توقف الفرامل الهوائية المنزلق بدقة بعد انتهاء كل شوط.

يحقق هذا النظام دقة عالية، وسرعة إنتاج كبيرة، وعمر تشغيل طويل.
